名称

型号、规格

功能说明

R25高频三板管

击穿电压:V(BR)CEO=12V,V(BR)CBO=20V,V(BR)EBO=3.0V

直流放大系数hFE:40～250 @VCE=3V,IC=7mA

集电极-基极截止电流ICBO:100nA(**值)

发射极-基极截止电流IEBO:100nA(**值)

特征频率fT:5.0GHz@VCE=3V,IC=7mA

集电极允许电流IC：0.1（A）

集电极**允许耗散功率PT：0.2（W）

插入功率增益∣S21∣：9dB@IC=7mA,VCE=3V,f=1GHz

噪声系数NF：1.2dB@IC=7mA,VCE=3V,f=1GHz

反馈电容Cre：0.65 pF @ IC=ic=0,VCB=10V,f=1MHz。

贮存温度Tstg:-65~150℃

封装形式：SOT-23,或者SOT-323,或者SC-59

功率特性：中功率

极性：NPN型

结构：扩散型

材料：硅(Si)

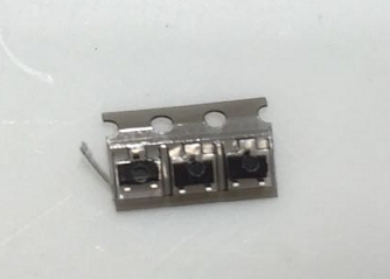

2SC3356-R25硅超高频低噪声功率管是一种基于N型外延层的晶体管,因为该型号放大倍数为125-250档的命名为R25，并且塑封体本体上印字为R25，所以简称为R25三极管。
